长周期光纤光栅

 根据光纤光栅周期的长短不同，可将周期性的光纤光栅分为短周期（Λ<1μm）和长周期（Λ>1μm）两类。小于1μm的短周期光纤光栅称为光纤布拉格光栅或反射光栅，其传输方向相反的模式之间发生耦合，属于反射型带通滤波器，又称为布拉格光栅；而周期为几十至几百微米的长周期光纤光栅，同向传输的纤芯基模和包层模之间的耦合，无后向反射，属于透射型带阻滤波器。

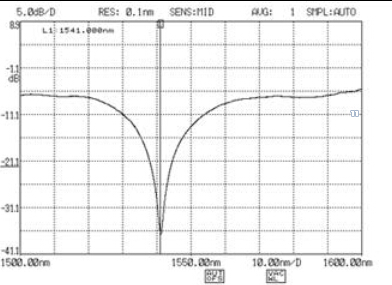

       长周期光栅作为一种不同于布拉格光栅的损耗型光纤滤波器，在光纤通信和光纤传感领域得到了更广泛的应用。长周期光纤光栅是一种用于不同波长处的纤芯与包层耦合的光学器件，由于包层的高损耗特性，在长周期光纤光栅的传输谱上就留下一些切口结构。长周期光纤光栅已被用于温度、压力、应变、液位及周围环境折射率测的频谱整形、色散补偿、可调谐滤波激光光纤传感器。
特性:
非反射型
低的插入损耗

应用:
带通滤波器
增益平坦滤波器
生物化学传感
技术指标

参数	单位	数值	备注
中心波长	nm	C+L
插入损耗	dB	>8.5	+/-5nm @center wavelength
透射深度	dB	1-30
3dB带宽	nm	≥10
栅区长度	cm	2-3
光纤终端	--	Bare Fiber, FC/UPC Or FC/APC	可定制
光纤类型		SMF-28 Or Compatible

如需了解更多信息，请联系我。电话17740900661  QQ 3460988691
